Passive Vorstufe mit 4 Eingängen

4-fach Audio-NF-Eingangswahlschalter mit Lautstärkeregler

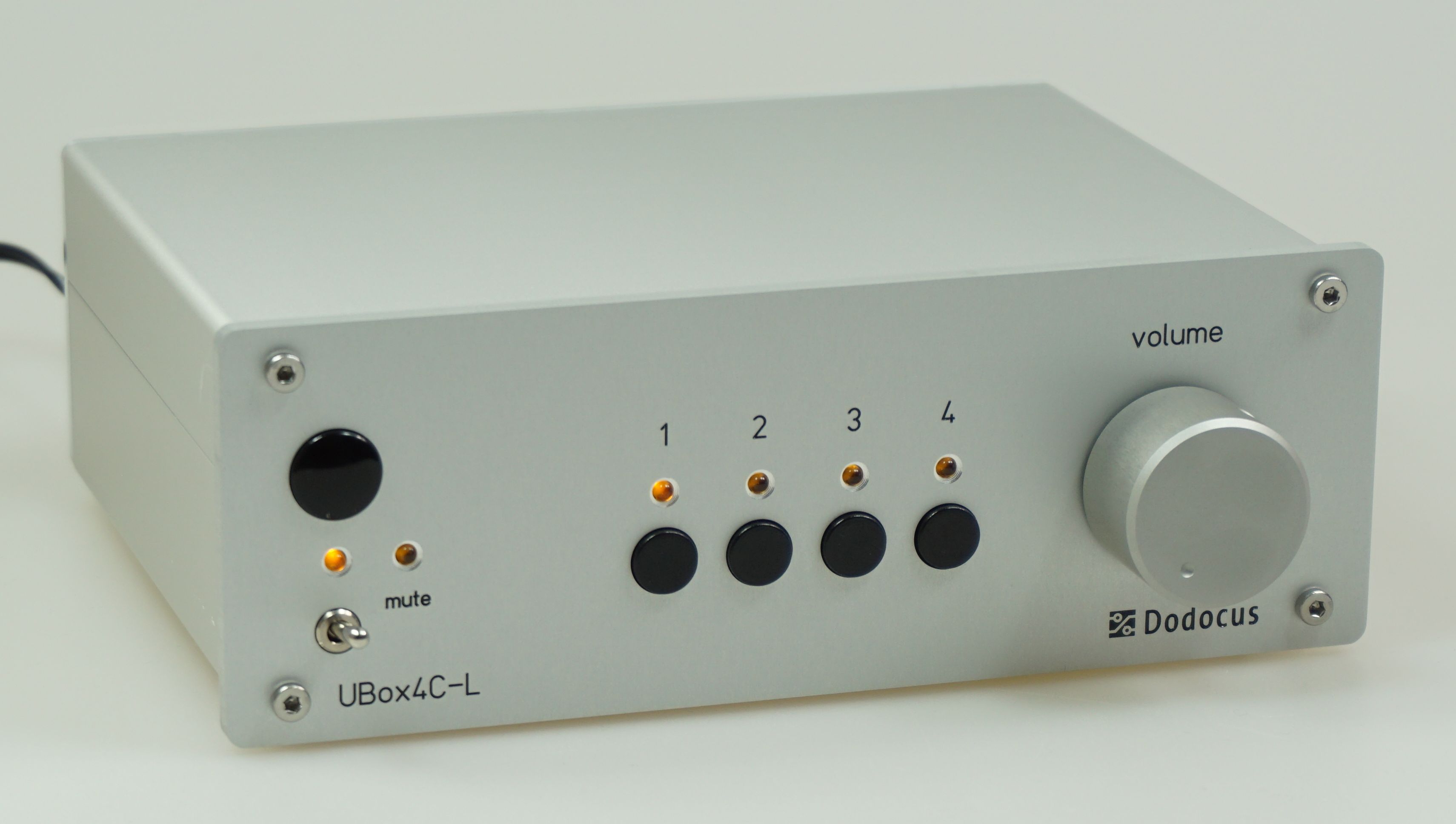

Die UBox4C-L ist ein hochwertiger Umschalter für hochpegelige NF-Signale.

Zusätzlich kann der Ausgangspegel mit einem Lautstärkeregler beeinflusst werden.

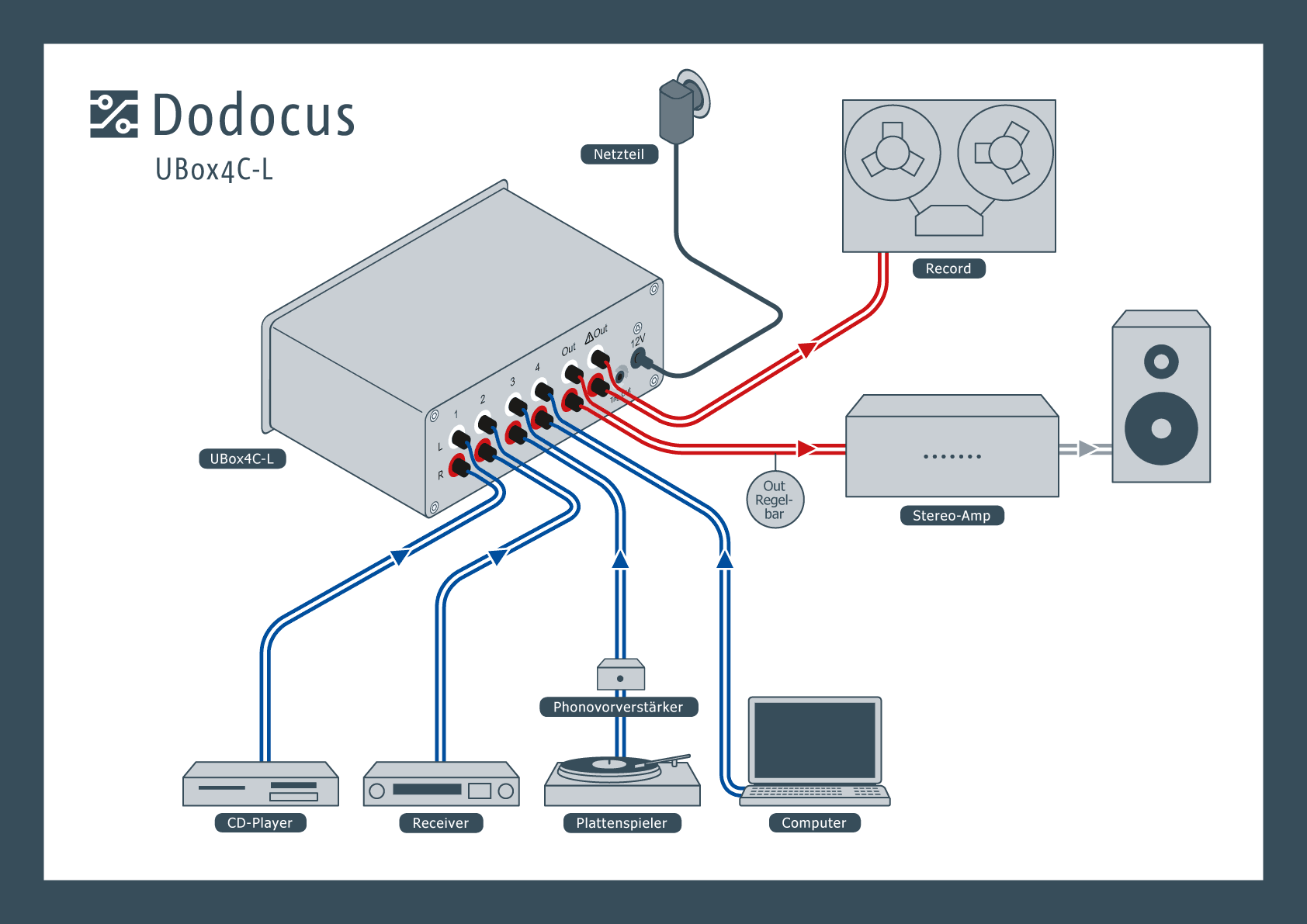

Es wird kein separater Vorverstärker benötigt! Sie können jetzt 4 Quellen (CD-Player, Tuner, Phono-Vorverstärker, etc) an die UBox4C-L anschließen und den Ausgang direkt zu den Endstufen führen.

Endstufen können mit Hilfe des 12V DC Triggerausgangs ferngeschaltet werden.

Ein zusätzlicher Ausgang mit festem Pegel steht z.B. als Aufnahmeausgang zur Verfügung.

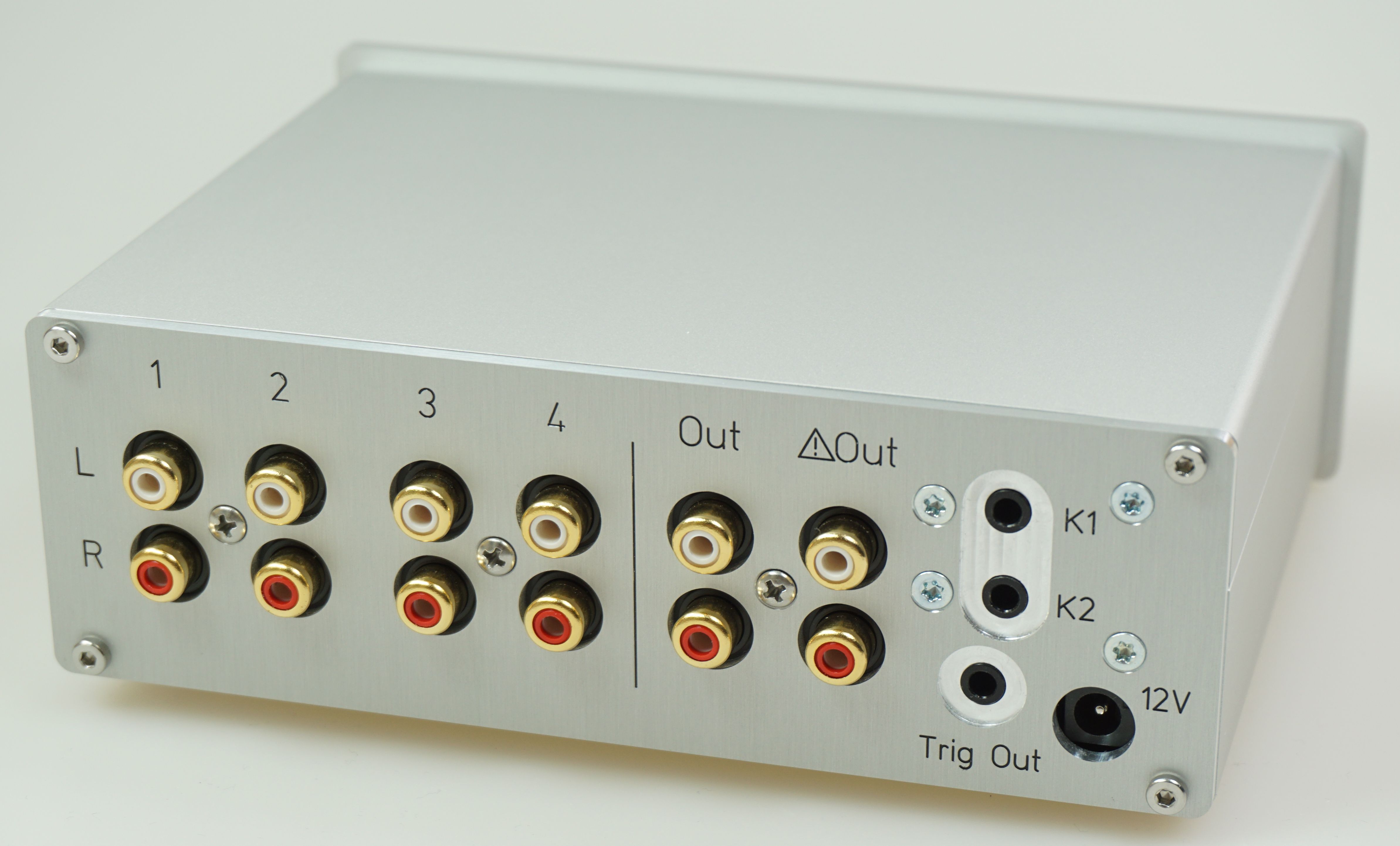

Wie in vielen hochwertigen Verstärkern werden die Signalwege auf kürzestem Wege verbunden. Das heißt natürlich gleich hinter den vergoldeten Cinch-Buchsen. Hier befinden sich die Relais, die mit speziellen vergoldeten Kontakten für kleine Signale ausgerüstet sind.

Die notwendige -sehr geringe- Energie für die Relais wird durch ein Steckernetzteil gewonnen. Um mögliche Störeinkopplungen aus der Versorgung des Steckernetzteiles zu entfernen, wird selbst diese Hilfsspannung gefiltert und begrenzt.

NEU: 2 Ausgänge (K1, K2) mit potentialfreien Kontakten, per Fernbedienung schaltbar

Für beliebige Zwecke nutzbar. Z.B. um einen kleinen Funksender (separat erhältlich) anzusteuern, der ein weites Spektrum an Funkempfängern bedient. Möglich sind Schaltsteckdosen und fast alle der ELDAT Easywave Funkempfänger Eldat Empfänger

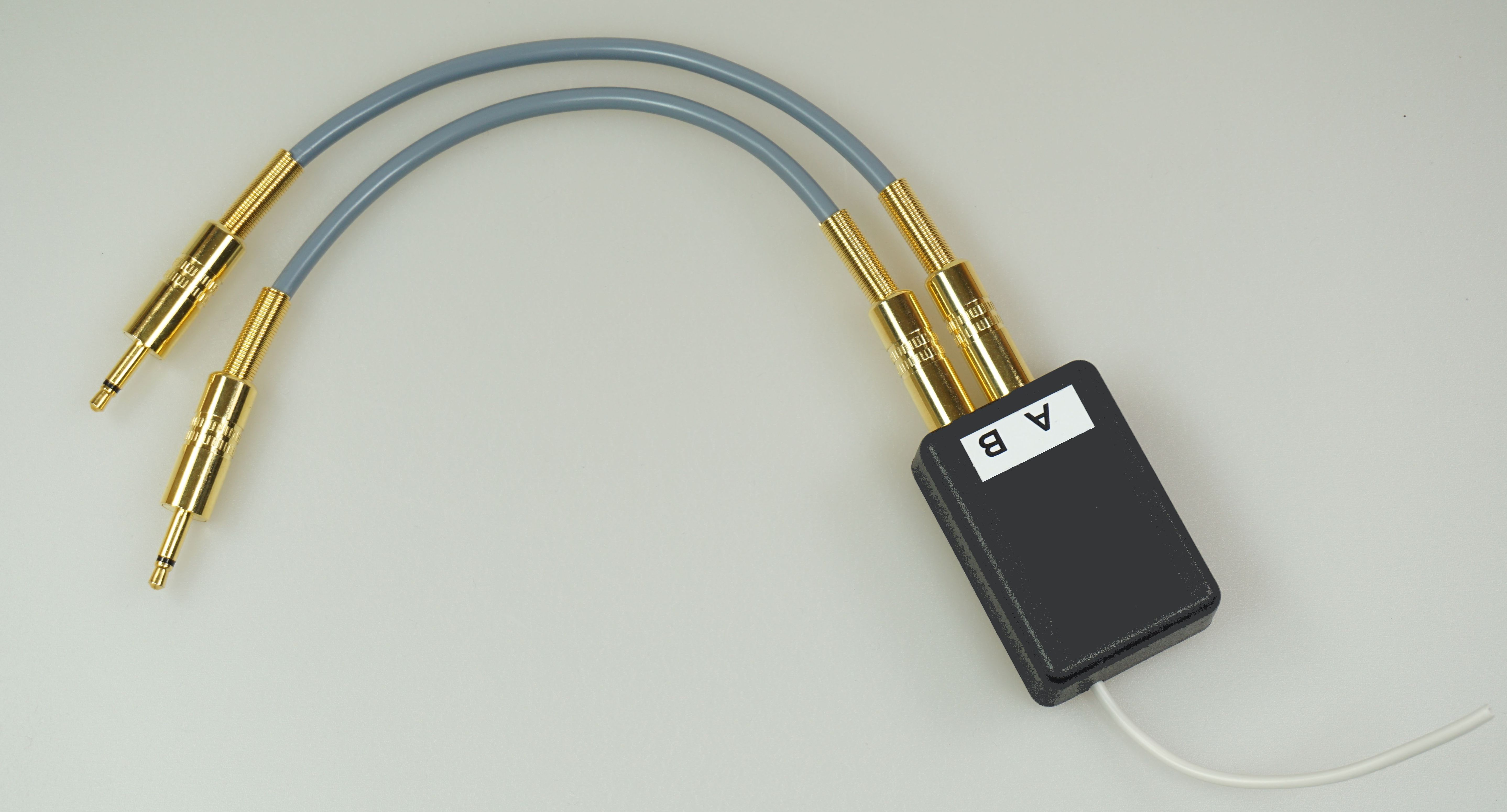

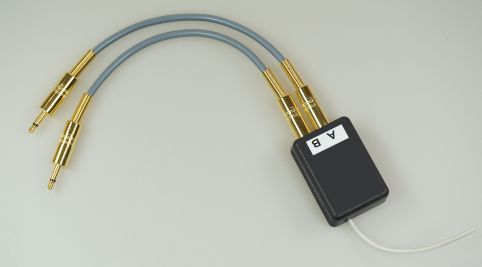

Der Funksender wird über 2 kurze Klinkenkabel an die UBox4C-L angeschlossen. Die Tasten 7 und 8 der IR-Fernbedienung schalten die beiden Kontakte K1 und K2 kurzzeitig ein und der Funksender gibt ein kurzes Funksignal ab. Die Funkempfänger schalten entsprechend der von ihnen vorgegebenen Funktion (z. B. Schaltsteckdose EIN/AUS)

Der Funksender enthält zum Betrieb eine Batterie CR2032, die für ca 1-2 Jahre Betrieb ausreicht (austauschbar)

SPEZIELLE FUNKTION: Separater Stereo Verstärker im Surround Betrieb

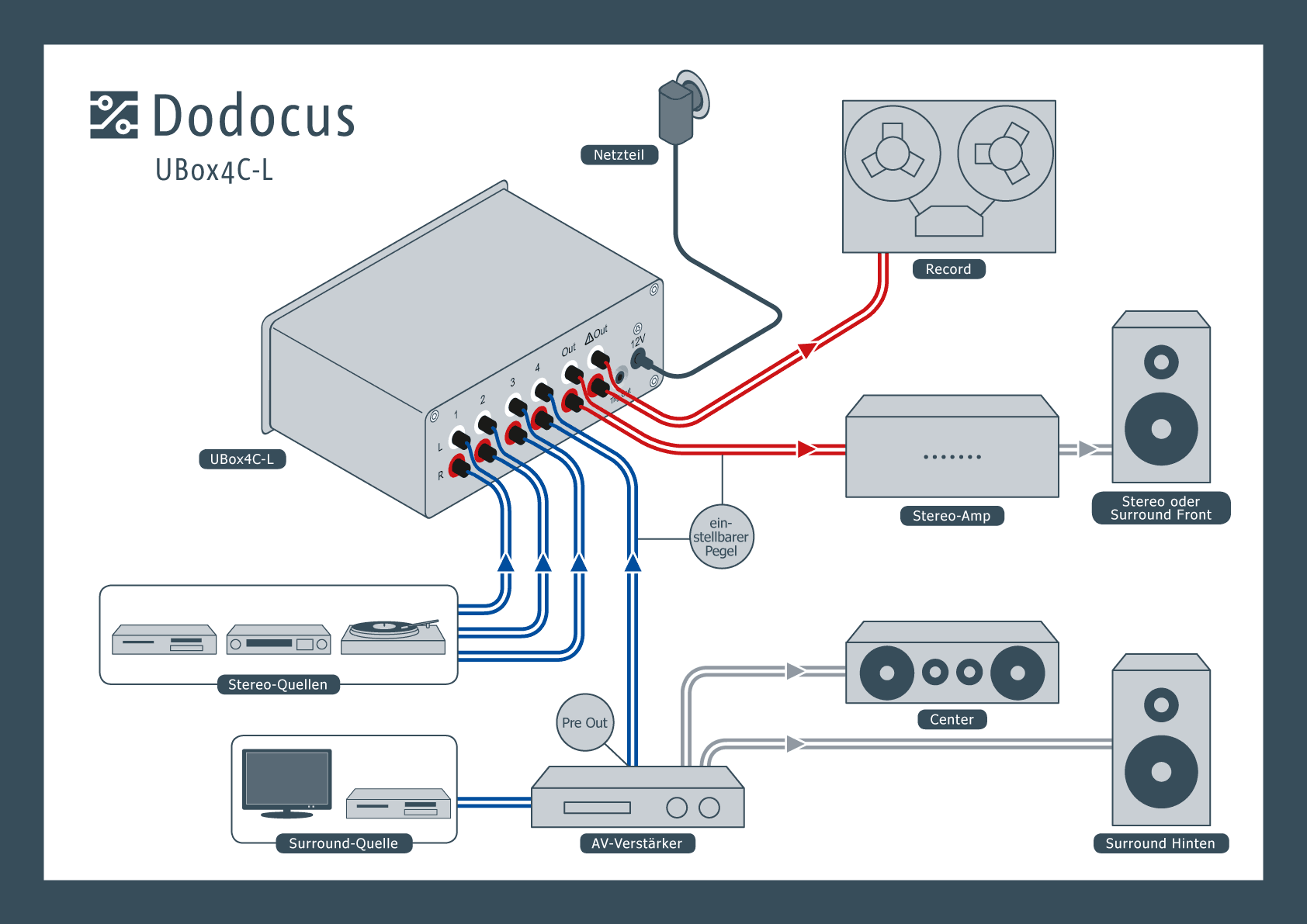

Mit Hilfe der UBox4C-L können Sie die Frontkanäle einer Surround-Anlage über einen Stereo-Verstärker betreiben. Eingang 4 kann für diesen Fall mit einem Signal aus den Front-Pre-Outs des AV-Receivers versorgt werden. Die Lautstärkeeinstellung erfolgt am AV-Receiver, in der UBox4C-L wird das Signal am Lautstärkeregler vorbei geleitet. Die Einstellung ist im technischen Anhang erläutert.
